Montage der Tipico Displays

Die Montage der Tipico Displays sollte ausschließlich von einer Fachfirma durchgeführt werden, die über nachweisliche Erfahrung in diesem Bereich verfügt. Es ist sicherzustellen, dass sämtliche Tipico Displays fachgerecht und fehlerfrei installiert sind. Nur eine technisch einwandfreie Montage gewährleistet den reibungslosen Betrieb des Tipico Multicast-Systems und sorgt für optimale Funktionalität.

Montage der Tipico Displays mittels Tipico Multicast Displayhalter Rohrsystem

A1 = Tipico Multicast Wandhalterung für Rohr

A2 = Tipico Multicast Montagerohr 2m

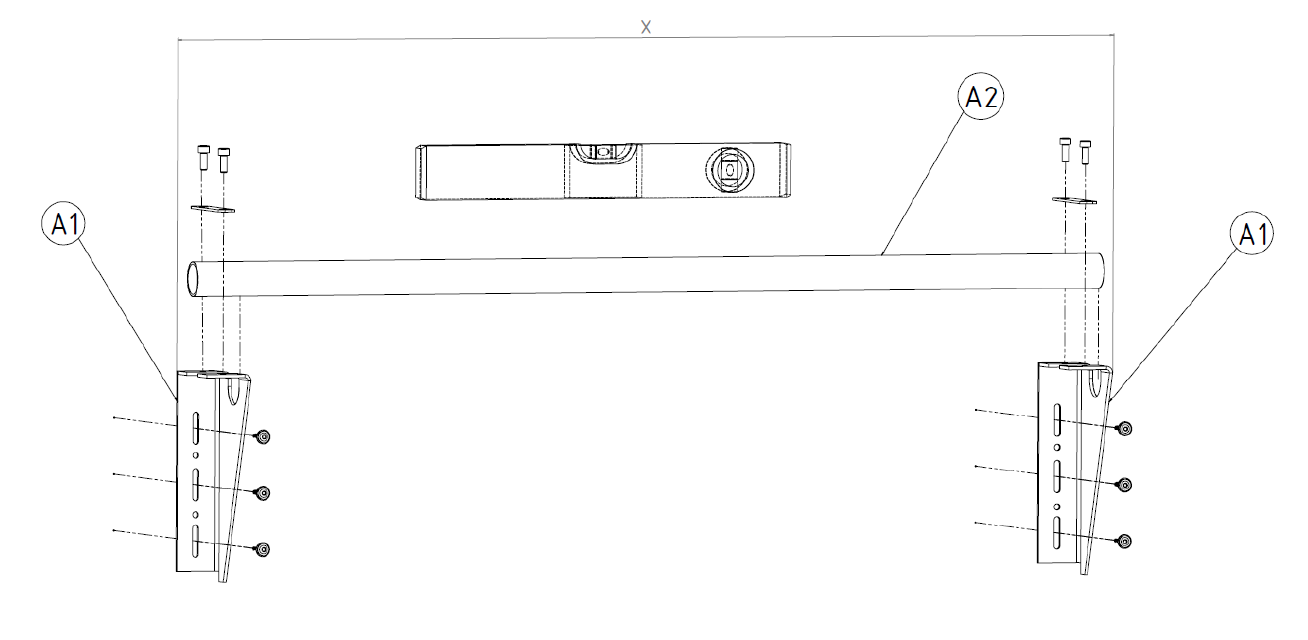

  1. Montiere die Tipico Multicast-Wandhalterungen mit einem Abstand zueinander, der die Befestigung eines 2 Meter langen Tipico Multicast-Montagerohrs auf den Halterungen ermöglicht. Die hierfür benötigten Schrauben sind im Lieferumfang der Displayhalterungen enthalten. (Siehe Abbildung 1).
Abbildung 1

A3 = Tipico Multicast Querformathalter im Set

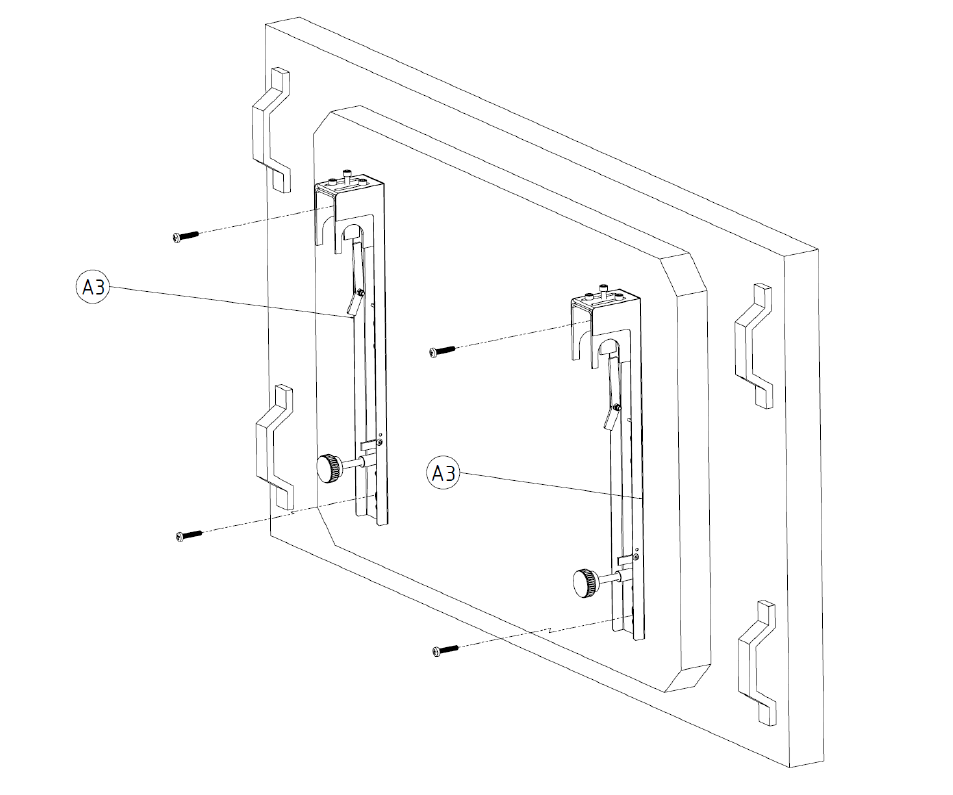

2. Befestige die Tipico Multicast-Querformathalterungen im Set an jedem Tipico Display. Verwende dazu die Schrauben, die dem jeweiligen Display beiliegen. Für Tipico Videowalldisplays werden spezielle Schrauben mit dem Tipico Multicast-System mitgeliefert, da die originalen Schrauben hierfür zu kurz sind. (Siehe Abbildung 2).

Abbildung 2

Tipico Displays aufhängen

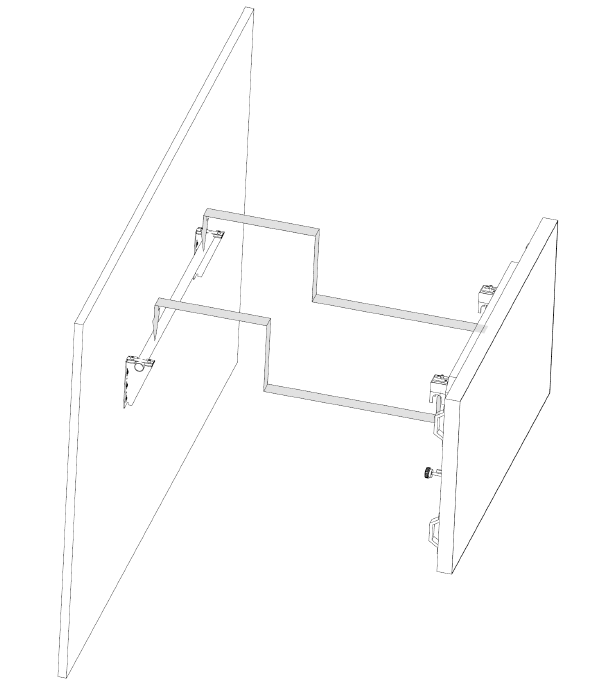

3. Hänge nun das Tipico Display in das Montagerohr ein. (Siehe Abbildung 3).

Abbildung 3

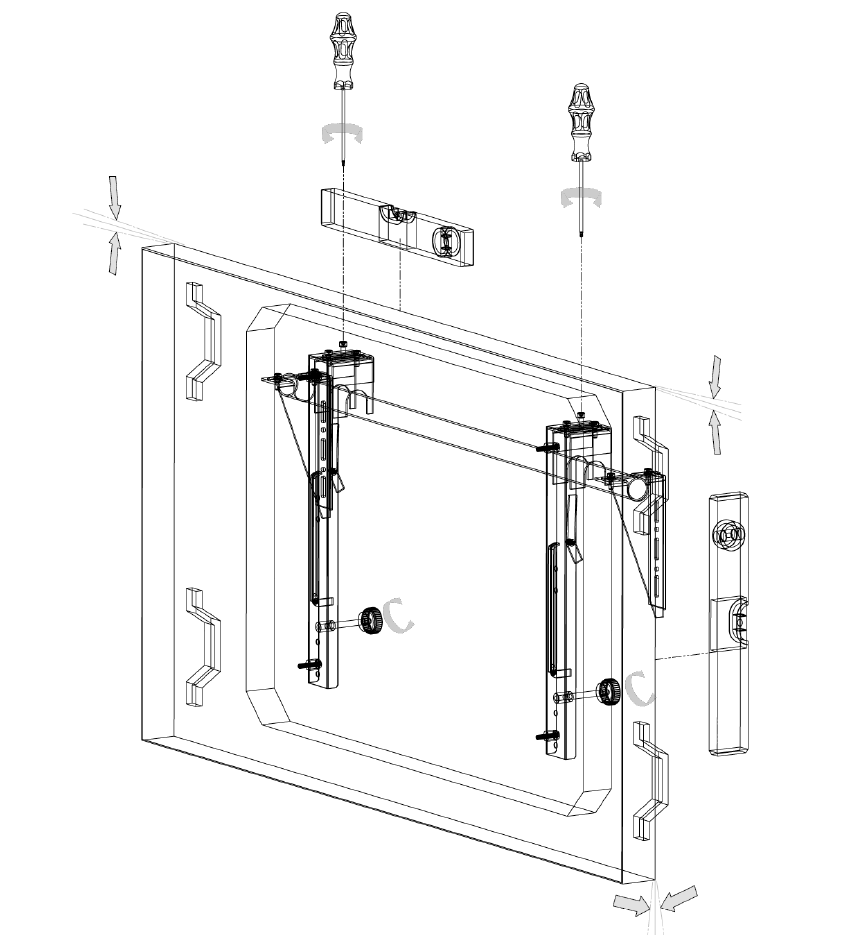

4. Richte das Tipico Display mithilfe der Stellschrauben präzise aus. (Siehe Abbildung 4).

Abbildung 4

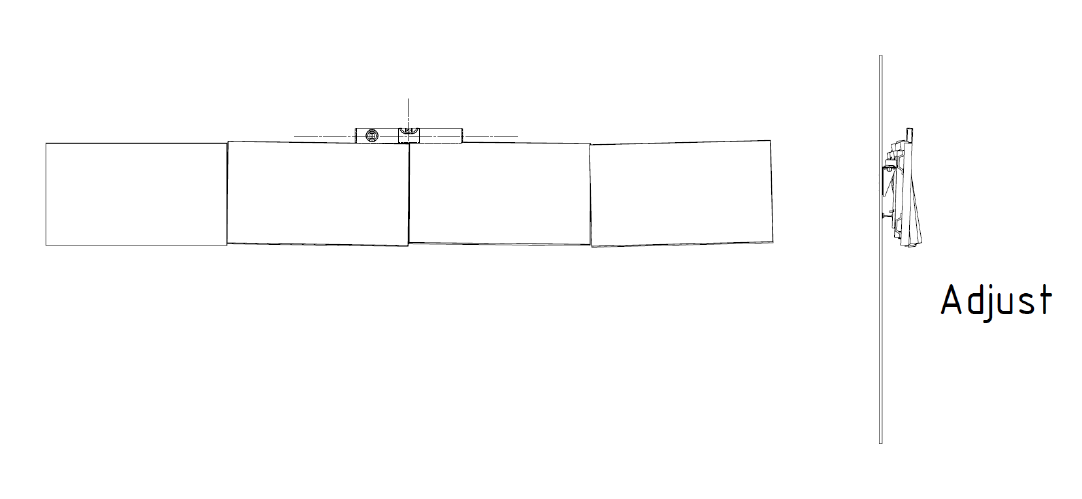

5. Achte darauf, dass die Tipico Displays sorgfältig und exakt ausgerichtet sind. (Siehe Abbildungen 5 und 6).

Abbildung 5
Abbildung 6
