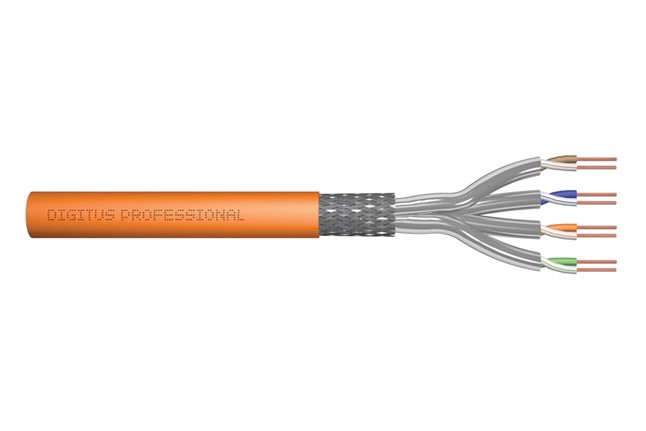

Die verlegten Netzwerkkabel müssen diese Voraussetzungen erfüllen:
Brandlast: 620 Mj/km
Impedanz: 100±15 Ohm @ 4 – 1000 MHz; 100±25 OHM @ 100-600 MHz
Kapazität: 45 pF/m nominal @ 1 KHz
Isolationswiderstand: 5 GOhm x km min.
Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
Betriebsspannung: 72 Vdc max.
Kopplungsdämpfung: CA-Type 1b
Phasenverzögerung: 450 nS/100 m max.
Laufzeitverzögerung: 10 nS/100 m max.
Trennklasse: „d“ gem. EN 50174-2
NVP: 79%
Kategorie: CAT 7
Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
BauPVO: Dca

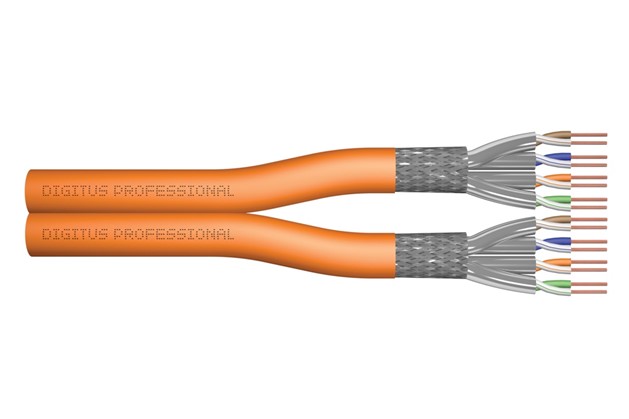

Tipp: Wir empfehlen die Verlegung von Cat.7 S/FTP Verlege Kabel dual pro Gerät!

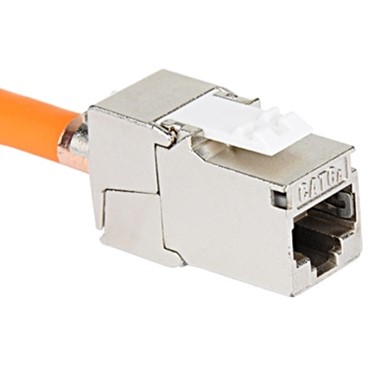

Kabelabschluss mit Keystone-Modulen:
Das Keystone-System ist ein vielseitiges und modulares Anschlusssystem, dass sich durch seine weitgehende Standardisierung auszeichnet. Diese Standardisierung ermöglicht die flexible Kombination von Komponenten verschiedener Hersteller. Keystone-Module unterstützen sowohl die optische, als auch die elektrische Signalübertragung, was sie für eine Vielzahl von Anwendungen einsetzbar macht.
Dank ihrer Vielseitigkeit und Zuverlässigkeit sind Keystone-Module die ideale Wahl für die Anforderungen des Tipico Multicast-Systems und gewährleisten eine professionelle und leistungsstarke Netzwerkinfrastruktur.
Tipp: Wir empfehlen für den Abschluss der Installationskabel Keystone zu montieren.
Prüfprotokoll
Um sicherzustellen, dass alle Netzwerkkabel einwandfrei funktionieren, erstellen wir bei der Inbetriebnahme ein detailliertes Prüfprotokoll.
Ziel des Prüfprotokolls
Das Prüfprotokoll dient als Nachweis, dass die Netzwerkinfrastruktur korrekt installiert wurde, die erforderlichen Standards und Anforderungen erfüllt und ohne Einschränkungen betriebsbereit sind.
Es bildet eine wichtige Grundlage für spätere Wartungen oder Fehlerbehebungen, da es die Ausgangswerte und den Zustand der Installation bei der Inbetriebnahme dokumentiert.
